ZF6400/17/32调架千斤顶-平煤机液压支架配件浏览
价格:¥电话询价元 [平煤机液压支架]
型号:ZF6400/17/32
概要:ZF6400/17/32调架千斤顶-平煤机液压支架配件尽在河南合信矿山机械有限公司一、调架千斤顶的组成部分及结构: 调架千斤顶塞杆组件、缸体部件、导向套组件、密封件等组成。 活
【ZF6400/17/32调架千斤顶-平煤机液压支架配件】 参数说明
材质:精选材质
库存:现加工
所属部位:执行元件
发布时间:2019/10/9 10:52:35
上一篇: 液压支架挡圈DN20-平煤机液压支架配件
ZF6400/17/32调架千斤顶-平煤机液压支架配件尽在河南合信矿山机械有限公司

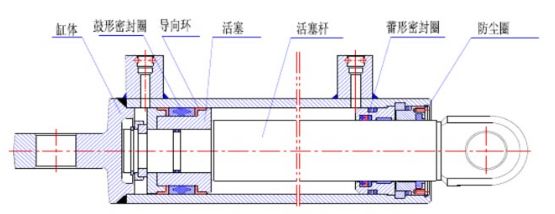

一、调架千斤顶的组成部分及结构:
调架千斤顶塞杆组件、缸体部件、导向套组件、密封件等组成。
活塞杆组件包括活塞杆,活塞,密封件、导向环,活塞导向环,和固定连接件,活塞杆表面镀铬,以增加抗腐蚀,抗磨擦,抗砸碰的能力,缸体部件由缸底和缸筒焊接而成。
导向套组件:导向套与缸口连接方式有内螺纹,卡环和压盖等连接。
密封件有山形圈,鼓型圈,蕾型圈,JF防尘圈,O型密封圈等组成。
二、调架千斤顶的用途及功能:
调架千斤顶是液压支架的一个重要部件。煤矿生产中,特别是在底板条件较差,煤层倾斜的工作面,支架移架后会产生歪斜的情况,不利于支架管理及推溜作业。 调架千斤顶用于在支架移架过程中调整相邻支架,以保证支架整体同步及稳定,有效管理支架和支护顶板,便于顺利推溜,保证安全、高效生产。

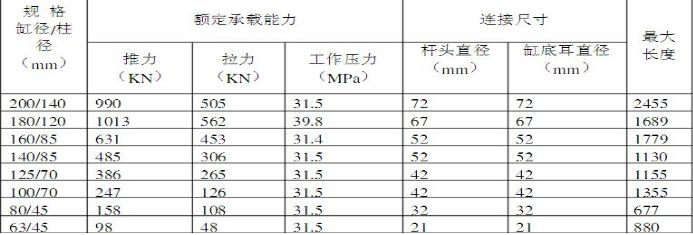

三、调架千斤顶的主要技术参数:
四、调架千斤顶不当使用或者操作会造成哪些影响:
1)、千斤顶的规格必须与支架要求相符合,性能参数必须达到出厂试验要求方可配架使用,到矿备用的千斤顶,必须经过检查复试合格,才能配架使用。
2)使用前认真检查各零部件有无磕碰等影响使用的缺陷,再进行安装使用,维修中绝对禁止用锤等金属物体猛敲砸千斤顶的任何一个部位,尤其要防止敲砸活塞杆的镀层。
3)千斤顶不允许在井下调整和解体修理,若有故障时只能用合格的同等类组件进行更换。
4)应根据不同水质选用适当牌号乳化油,按5:95的油水比例进行配制乳化液,在使用过程中应经常检查其性能。
五、调架千斤顶常见故障、原因与排除方法:
河南合信矿山机械有限公司是一家全国煤矿机械配件生产单位,我厂主要生产制造煤矿液压支架配件,液压支架千斤顶是除了立柱以外的各种油缸,主要完成推移刮板输送机、移设支架和支架的调整和各种保护动作。主要包括:推移千斤顶、前梁千斤顶、侧推千斤顶、插板千斤顶、后溜千斤顶、摆梁千斤顶、防滑千斤顶、挑梁千斤顶等。千斤顶可以来图、来样品、实地测绘原样加工定制和煤矿升级改造加工及其千斤顶的修复,欢迎来电采购或到我厂参观指导。
活塞头 | 3.324.2001 |
距离套 | Q57A.00-2 |
弹簧 | KDF2-03 |
卡环 | 3.334.3001 |
缸盖 | 3.314.7011 |
护帮千斤顶 | HB100/70×415 |
钢体 | 2553.1362 |
活塞杆 | 3105.2321 |
弹簧 | KDF2-09 |
端堵 | KDF2-10 |
压盘 | 3323.6002 |
半环 | 3332.2001 |
挡套 | 3362.1002 |
侧推千斤顶 | CTW63/45×170 |
钢体组件 | QY31.07A.01 |
防松螺母 | YF4-4 |
半环 | QY3107A-2 |
阀壳 | YF4-6 |
活塞头 | QY3107A-4 |
活塞杆 | QY3107A02 |
导向套B型 | QY3107A-5 |
外卡键 | 3337.1001 |
中片阀 | ZC0101-A |
支撑环 | 3.327.6001 |
推进缸 | Φ100L1000 |
翻转梁油缸 | Φ630L310 |
液控单向阀 | BLKYD-200/41 |
堵头 | BLKJ10-10 |
过滤器 | BLGB10 |
操纵阀全套密封 | BL6A |
煤矿液压支架推移千斤顶及各种规格千斤顶立柱维修:
维修工艺包含但不限于:拆缸、清洗;活塞杆解镀、焊补、抛光;活塞杆电镀、校直等;更换新密封(如果有需要还可更换活塞);缸体抛丸、缸体修珩磨内孔(50丝内)、缸口修复;装缸、试压、喷漆、包装等。
